在现代工业控制、物联网节点和数据采集系统中，单片机与计算机之间的串行通信是实现设备互联与数据交换的关键技术之一。其中，采用RS-485标准进行通信，因其具有良好的抗干扰能力、长距离传输特性（可达1200米）和支持多点网络（多站能力）而备受青睐。本文将深入探讨基于单片机和RS485通信卡的串行通信电路设计原理，涵盖控制器、处理器及集成电路设计等核心环节。
一、系统架构与通信原理概述
整个通信系统主要由三部分构成：上位机（计算机）、RS485通信卡和下位机（单片机控制器）。其通信原理基于异步串行通信协议。单片机通过其内置的UART（通用异步收发传输器）模块，将并行数据转换为串行数据流。此数据流为TTL电平（0-5V），而RS485标准要求使用差分信号进行传输，以抑制共模干扰。因此，需要一个关键的电平转换芯片——RS485收发器（如MAX485、SP485等），它将单片机的TTL电平转换为RS485标准的差分信号（A、B两线），并通过通信卡送达计算机；反之亦然。通信卡在计算机端扮演着USB转RS485或PCI/PCIe转RS485的桥梁角色，完成信号格式与接口的转换。
二、核心电路设计详解
- 单片机控制器侧电路设计：
- 处理器选型：常选用具有UART接口的通用单片机，如STC89C52、STM32系列或ATmega328P等。其TX（发送）和RX（接收）引脚将直接与RS485收发器相连。

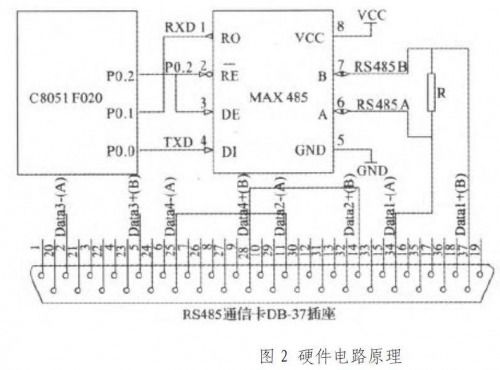

- RS485收发器连接：以MAX485为例，其RO（接收输出）接单片机RX，DI（发送输入）接单片机TX。关键的RE（接收使能）和DE（发送使能）引脚通常短接，由一个单片机的通用I/O口（如P1.0）控制，以实现收发模式的切换。当该I/O输出高电平时，进入发送模式；输出低电平时，进入接收模式。这种半双工通信模式是RS485的典型应用。
- 终端匹配与偏置电阻：在长距离或高速通信时，需在RS485网络的远端（通常是通信卡端和最后一个单片机节点）的A、B线之间并联一个120Ω的终端电阻，以匹配电缆特性阻抗，消除信号反射。可通过上拉/下拉电阻（如4.7kΩ）为A、B线提供默认偏置，确保总线在空闲时处于确定的逻辑状态，避免误触发。
- RS485通信卡侧考量：
- 通信卡本质上集成了一个RS485收发器和一个与计算机接口（如USB芯片）的控制器。其电路设计与单片机侧类似，但增加了与计算机总线或USB协议转换的集成电路。设计时需确保其收发控制逻辑与单片机端协调一致。
三、软件协议与集成电路设计思想
可靠的通信不仅依赖硬件，也需软件协议支撑，如Modbus RTU等，用于定义数据帧格式、地址寻址和错误校验。
从集成电路设计（与非网等社区常关注的视角）来看，此系统体现了经典的混合信号设计：单片机是数字集成电路，处理逻辑与协议；RS485收发器则是模拟/混合信号集成电路，负责电平转换与驱动。现代设计趋势是高度集成化，例如，有些单片机已内置RS485收发功能，或通信卡采用更高度集成的接口芯片，这降低了外部元件数量，提升了系统可靠性和抗干扰能力，是集成电路设计在具体应用中的直接体现。
四、
设计一个稳定的单片机与计算机RS485串行通信系统，需要精心设计围绕RS485收发器的接口电路，正确配置终端与偏置网络，并实现可靠的收发切换控制。选择合适的控制器处理器和遵循成熟的通信协议，是确保数据在工业噪声环境下准确、高效传输的保障。随着集成电路技术的进步，此类系统的设计正朝着更紧凑、更智能的方向发展。
