随着汽车智能化的快速发展，自适应转向大灯（Adaptive Front-lighting System, AFS）已成为提升夜间行车安全与驾驶体验的关键技术。传统AFS系统多依赖分立元件或模块化设计，存在成本高、体积大、响应延迟及可靠性受限等挑战。本文聚焦于采用先进的单芯片集成电路（System-on-a-Chip, SoC）设计理念，对自适应转向大灯系统进行深度优化，旨在实现更高集成度、更强实时性、更低功耗与更优成本效益的系统解决方案。
一、 系统架构与设计目标

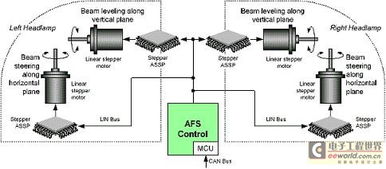

优化设计的核心在于构建一个高度集成的单芯片AFS控制器。该芯片需整合微控制器单元（MCU）、传感器接口（如陀螺仪、方向盘转角、车速信号）、高精度电机驱动单元（用于控制大灯水平与垂直转动）、CAN/LIN总线通信接口以及智能照明算法加速模块。设计目标包括：1) 实现纳秒级信号处理与毫秒级电机响应，确保大灯随转向实时精准偏转；2) 通过芯片级集成大幅减少外部元器件数量，降低系统复杂性与整体成本；3) 强化功能安全（如符合ISO 26262 ASIL-B等级），集成故障诊断与安全冗余机制；4) 支持灵活配置与OTA升级，以适应不同车型与照明场景需求。
二、 关键集成电路设计策略
- 混合信号SoC设计：采用深亚微米CMOS工艺，在单晶片上协同设计数字逻辑、模拟前端和功率驱动模块。模拟部分集成高精度ADC，用于采集多路传感器信号；数字部分采用高性能低功耗处理器内核，运行实时操作系统与复杂照明算法；功率部分集成高效MOSFET驱动电路，直接驱动步进或直流电机，减少外部驱动芯片。
- 智能算法硬件加速：针对光照计算、道路曲率预测等核心算法，设计专用硬件加速器（如固定功能逻辑或可编程DSP模块），将软件算法硬件化，显著提升处理效率，降低主CPU负载，确保实时性。
- 可靠性设计与电源管理：内置多重保护电路（过压、过流、过热保护），采用低漏电工艺与动态电压频率调节技术优化功耗。通过芯片内建自测试与监控单元，实现高可靠性与长寿命。
三、 优势与预期效益
单芯片优化设计将带来多重突破：系统体积可缩减50%以上，更易于在紧凑的车灯空间内布置；由于元器件减少和布线简化，系统可靠性大幅提升，平均无故障时间显著增长；批量生产成本预计降低30%-40%，有力推动AFS技术在更广泛车型中的普及；高度集成的智能控制为实现更复杂的照明模式（如矩阵光束避让、导航联动照明）奠定了硬件基础。
四、 挑战与未来展望
设计挑战主要在于高集成度带来的热管理、信号完整性以及车规级芯片严格的认证流程。随着自动驾驶技术的演进，AFS SoC将进一步与车载传感器融合，集成视觉处理单元，实现基于道路环境与行人识别的全自适应照明，并向域控制器乃至中央计算架构演进，成为智能汽车照明与感知一体化平台的核心组件。
结论：通过面向自适应转向大灯系统的单芯片集成电路优化设计，能够有效解决现有系统的瓶颈，实现高性能、高可靠、低成本的下一代智能车灯解决方案。这不仅是集成电路技术在汽车电子领域的一次重要应用创新，也将为提升道路交通安全与智能化水平贡献关键力量。
